PE非开挖穿越管源于20世纪70年代,并与90年代传入中国,目前被广泛用于给水,排水,电力,通信管等领域的新管道建设,旧管道修复,以及文物、古代建筑的保护。
产品规格
公称外径 | 直管系列 | ||||
S16 | S12.5 | ||||
外径(mm) | 公差(mm) | 壁厚(mm) | 公称压力(mpa) | 壁厚(mm) | 公称压力(mpa) |
32 | +0.30 | - | - | 3.0 | 1.3 |
40 | +0.40 | - | - | 3.0 | 1.1 |
50 | +0.50 | - | - | 3.0 | 0.8 |
63 | +0.60 | - | - | 3.0 | 0.7 |
75 | +0.70 | - | - | 3.0 | 0.5 |
90 | +0.80 | - | - | 3.5 | 0.5 |
110 | +0.80 | - | - | 4.2 | 0.5 |
125 | +0.90 | - | - | 4.8 | 0.5 |
160 | +1.00 | - | - | 6.2 | 0.5 |
200 | +1.10 | 6.2 | 0.4 | 7.7 | 0.5 |
250 | +1.30 | 7.8 | 0.4 | 9.6 | 0.5 |
315 | +1.50 | 9.8 | 0.4 | 12.1 | 0.5 |
公称外径 | 盘管系列 | 长度:米/每卷 | |||
S16 | |||||
外径(mm) | 公差(mm) | 壁厚(mm) | 公称压力(mpa) | ||
32 | +1.40 | 3.0 | 1.3 | 50,100,200,300,500 | |
40 | +1.50 | 3.0 | 1.1 | ||
50 | +1.60 | 3.0 | 0.8 | 50,100,200 | |
63 | +1.70 | 3.0 | 0.7 | 50,100 |
1.引入了管线轨迹的测量和控制。
2.大大提高了铺管能力(长度2000米,直径3米)。
3.快速高效。
4.增强了在复杂底层条件下施工的能力。
5.旧管道的原位修复成为可能。

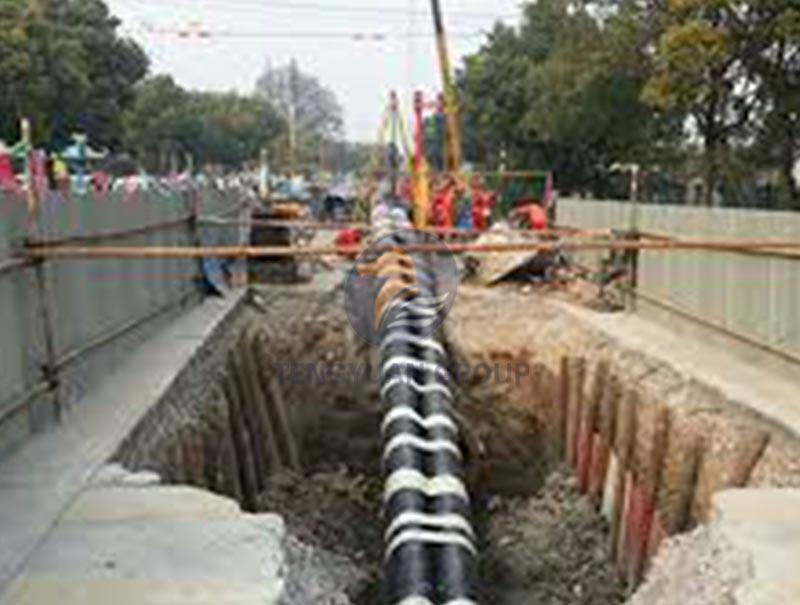

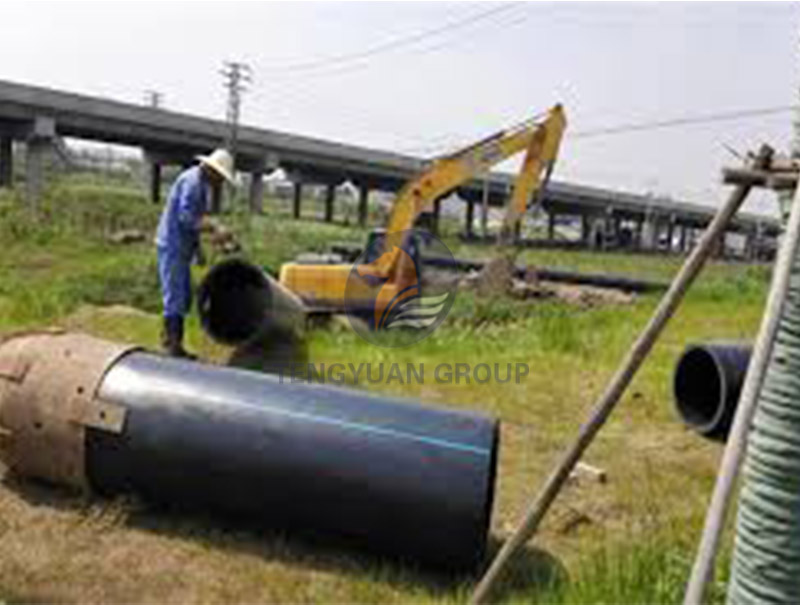

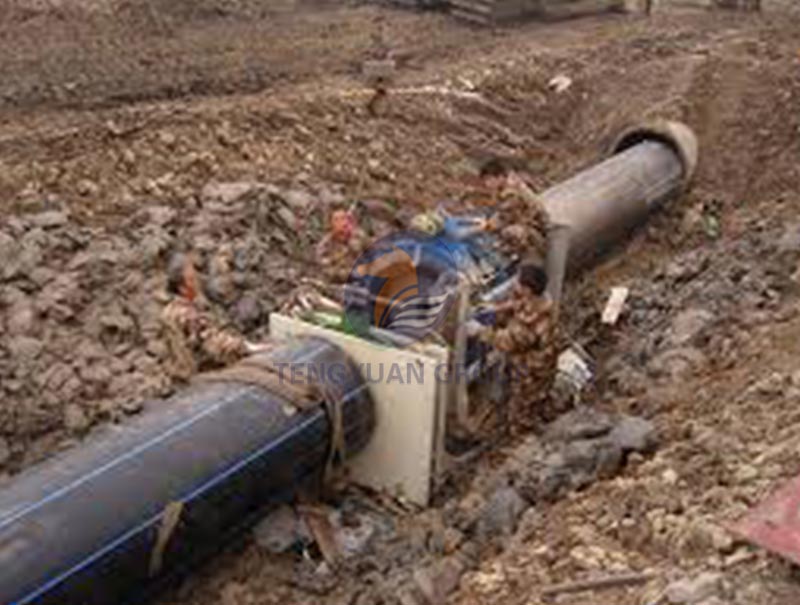

非开挖穿越管的安装
采用遁地穿梭矛铺管技术,顶管掘进机铺管技术
应用范围
适用于铺设直径不大于3000mm的PE管道均可采用
